變速箱控制器TCU—EQ41
發布時間: 2024-09-18 17:46

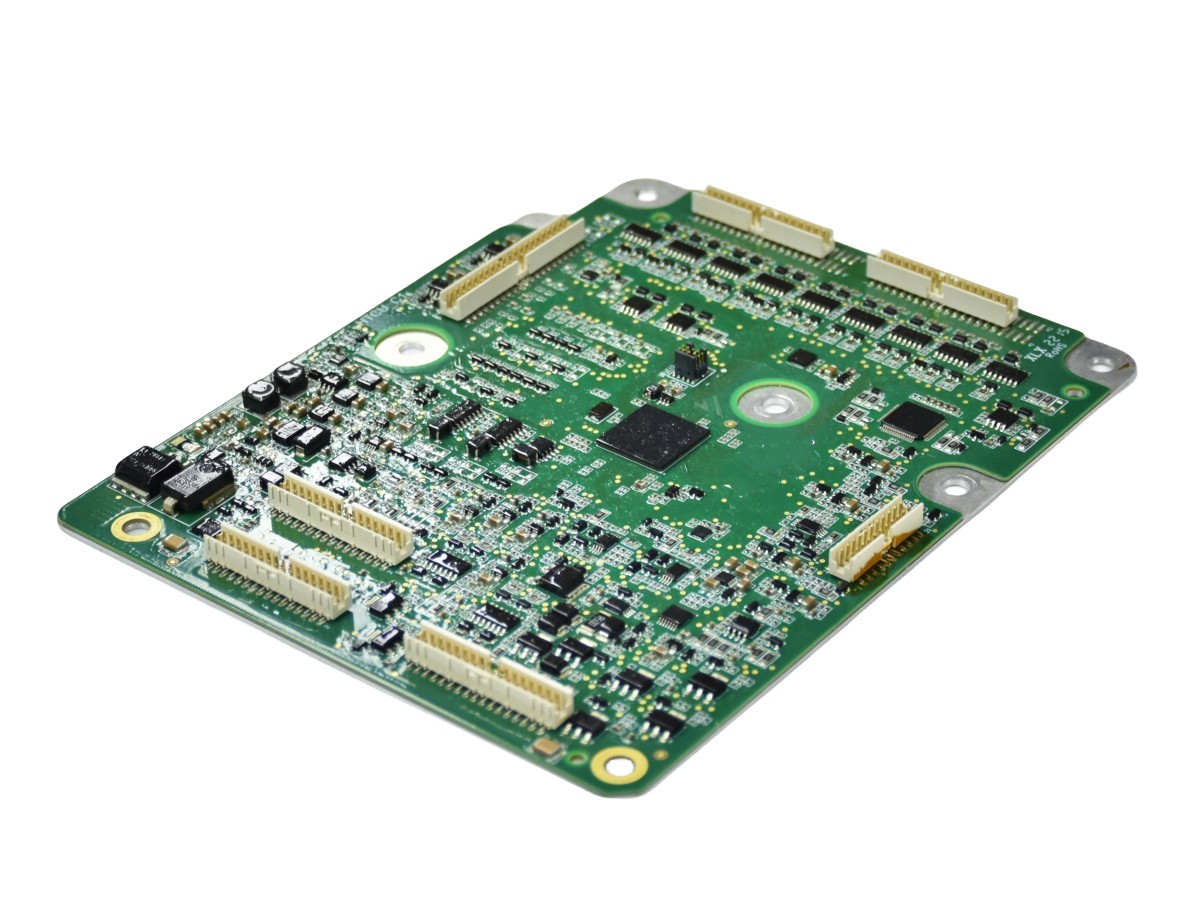

變速箱控制器TCU
產品參數
鋁板尺寸 185mm×149mm
外部接口 246PIN
工作電壓 12/24V系統，支持8~32V
主芯片 Infineon TC397 6核芯片/10MB FLASH/1568KB RAM
I/O接口 輸入|21路模擬量/9路數字量/5路頻率量/5路SENT(4路位移，1路壓力)
輸出|3路數字量/13路低邊驅動/21路高邊驅動/1路PWM緩速器比例閥驅動/2路PWM信號/6路IGBT/16路傳感器供電（3路6.86V、12路5V、1路12V）
通訊 4路CAN(2路特定幀喚醒)
產品特點
★靜態電流小于300uA
★支持網關CAN轉發功能
★系統滿足ISO16750、CISPR25、ISO7637、ISO11452、ISO10605等所規定的電性能及EMC性能要求
★內置加速度傳感器，PCB溫度傳感器，開關閥過流保護等
★集成式氣動閥AMT控制器，集成氣動變速箱控制器、緩速器控制器和電機控制器（弱電控制部分），匹配中重型AMT變速箱
